180度剥離試験治具
P180-200N
- 荷重測定専門メーカーのイマダ
- 製品情報
- 剥離試験用アタッチメント
- P180-200N
概要 お気に入り追加
P180-200N
180度剥離
中低荷重
P180-200Nは最大荷重200Nまで対応の180度剥離試験治具です。粘着テープ、各種接着材やシール等の180度剥離試験に最適です。JIS、日本薬局方、ASTM規格に一部準拠した測定が可能です。
特徴
- 粘着テープ、各種接着材やシール等の180度剥離試験に最適です。
- JIS、日本薬局方、ASTM規格に一部準拠した測定が可能です。
関連規格
JIS C5016 [ 1994 ] 「フレキシブルプリント配線板試験方法」一部準拠
JIS Z0237 [ 2022 ] 「粘着テープ・粘着シート試験方法」一部準拠
日本薬局方 「180°ピール粘着力試験法」一部準拠
ASTM D3330 [ 2010 ] 「Standard Test Method for Peel Adhesion of Pressure-Sensitive Tape」一部準拠
各種資料・関連情報
製品構成例
P180-200N
特徴
粘着テープなどの粘着力を180度で測定します。
200Nまでの測定にご利用頂けます。
グラフ作成することで平均値などの統計値の取得、剥離力単位への自動換算が可能です。
お問合せ番号
1P2005A
「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。
使用製品
荷重－変位測定ユニット
FSA-0.5K2-200N-L
1個
ダウンロード版ソフトウェア変更オプション
-NEXT
1個
オプションアタッチメント
P180-200N
1個
オプションアタッチメント
FC-20
1個
ダウンロードカード Advanced
剥離試験最適化機能１
1個
関連規格
JIS C5016 [ 1994 ] 「フレキシブルプリント配線板試験方法」一部準拠
日本薬局方 [ 第十八改正 ] 「180°ピール粘着力試験法」一部準拠
IEC 249-1 [ 1982 ] Base materials for printed circuits. Part 1:Test methods
IEC 326-2 [ 1990 ] Printed boards. Part 2 Test methods
注意事項
Force Recorder Nextシリーズ、有償追加機能のダウンロードには、IMADA Connectedへユーザー登録、製品登録、ダウンロードカードのご購入が必要です。
十分な剥離距離を確保して頂くため、ロングストローク仕様の電動計測スタンドを推奨します。
サンプル幅が20ｍｍをこえる場合はチャック幅の変更が必要です。
個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ（トルク計、試験機、テンションメーターを含む）最大荷重値は、測定値により推奨が異なります。
特徴
粘着テープなどの粘着力を180度で測定します。
200Nまでの測定にご利用頂けます。
グラフ作成することで平均値などの統計値の取得、剥離力単位への自動換算が可能です。
お問合せ番号
1P2005B
「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。
使用製品
荷重－変位測定ユニット
FSA-0.5K2-200N-2L
1個
ダウンロード版ソフトウェア変更オプション
-NEXT
1個
オプションアタッチメント
P180-200N
1個
オプションアタッチメント
FC-20
1個
ダウンロードカード Advanced
剥離試験最適化機能１
1個
関連規格
JIS Z0237 [ 2022 ] 「粘着テープ・粘着シート試験方法」一部準拠
ISO 29862 [ 2007 ] Self adhesive tapes-Determination of peel adhesion properties
注意事項
Force Recorder Nextシリーズ、有償追加機能のダウンロードには、IMADA Connectedへユーザー登録、製品登録、ダウンロードカードのご購入が必要です。
十分な剥離距離を確保して頂くため、ロングストローク仕様の電動計測スタンドを推奨します。
サンプル幅が20ｍｍをこえる場合はチャック幅の変更が必要です。
個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ（トルク計、試験機、テンションメーターを含む）最大荷重値は、測定値により推奨が異なります。
特徴
粘着テープなどの粘着力を180度で測定します。
200Nまでのシンプルな測定にご利用頂けます。
お問合せ番号
1P2005C
「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。
注意事項
十分な剥離距離を確保して頂くため、ロングストローク仕様の電動計測スタンドを推奨します。
サンプル幅が20ｍｍをこえる場合はチャック幅の変更が必要です。
個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ（トルク計、試験機、テンションメーターを含む）最大荷重値は、測定値により推奨が異なります。
P180-200N-BB
特徴
フィルム基板などの粘着力を下部を固定し180度で測定します。
200Nまでの測定にご利用頂けます。
グラフ作成することで平均値を取得できます。
お問合せ番号
1P2007A
「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。
使用製品
デジタルフォースゲージ
ZTS-200N
1個
電動計測スタンド
MX2-500N-L
1個
オプションアタッチメント
P180-200N-BB
1個
オプションアタッチメント
FC-21U
1個
オプションケーブル
CB-528
1個
オプションソフトウエア
Force Recorder Standard
1個
関連規格
JIS C5016 [ 1994 ] 「フレキシブルプリント配線板試験方法」一部準拠
IEC 249-1 [ 1982 ] Base materials for printed circuits. Part 1:Test methods
IEC 326-2 [ 1990 ] Printed boards. Part 2 Test methods
注意事項
十分な剥離距離を確保して頂くため、ロングストローク仕様の電動計測スタンドを推奨します。
サンプル幅が20ｍｍをこえる場合はチャック幅の変更が必要です。
規格の試験方法は、90度方向剥離を推奨しています。測定物によって90度方向での測定が不可能である際に、180度方向も認めるとしています。
個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ（トルク計、試験機、テンションメーターを含む）最大荷重値は、測定値により推奨が異なります。

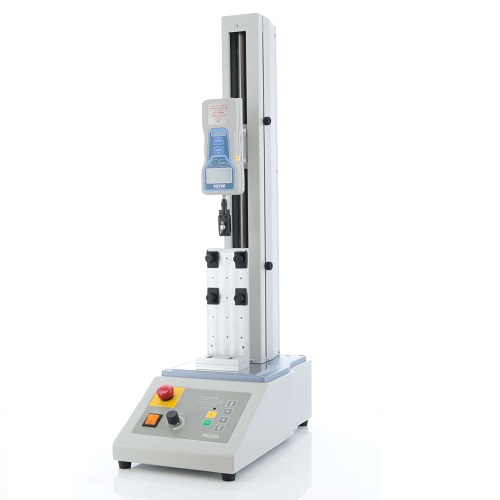

特徴
フィルム基板などの粘着力を下部を固定し180度で測定します。
200Nまでの測定にご利用頂けます。
シンプルな測定。
お問合せ番号
1P2007B
「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。
使用製品
デジタルフォースゲージ
DST-200N
1個
電動計測スタンド
MX-500N-L
1個
オプションアタッチメント
P180-200N-BB
1個
オプションアタッチメント
FC-21U
1個
注意事項
十分な剥離距離を確保して頂くため、ロングストローク仕様の電動計測スタンドを推奨します。
サンプル幅が20ｍｍをこえる場合はチャック幅の変更が必要です。
個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ（トルク計、試験機、テンションメーターを含む）最大荷重値は、測定値により推奨が異なります。
単位変換器単位変換器便利機能として単位換算が
可能です
有効桁 最大6桁まで表示 (*有効桁とは、測定結果などを表わす数字のうちで位取りを示すだけのゼロを除いた意味のある数字です)
