Force Recorder Next Series用プラグイン(圧力/伸びの測定用)
圧力/伸び測定最適化機能
- 荷重測定専門メーカーのイマダ
- 製品情報
- ソフトウェアの有償追加機能
- 圧力/伸び測定最適化機能
概要 お気に入り追加

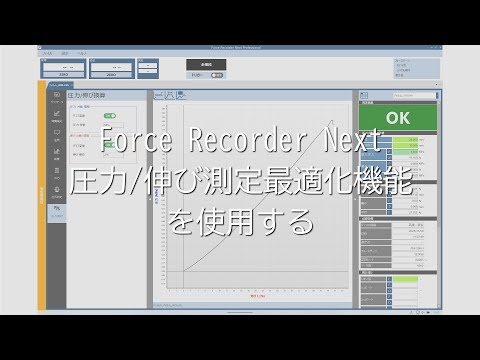

圧力/伸び測定最適化機能の画面イメージ
ソフトウェアプラグイン
DL製品
圧力
伸び
圧力/伸び測定最適化機能は、荷重から圧力換算、変位から伸び換算・表示が可能なForce Recorder Next Series用のプラグインです。サンプルの断面積や圧縮治具の面積を設定し、圧縮/引張をした際、測定結果の荷重値を単位面積あたりの荷重値（＝圧力）に換算・表示します。また、サンプルの初期長さ/高さを設定し、圧縮/引張測定後、変位量から伸び/伸び率を表示します。グラフのY軸（圧力⇔荷重）やX軸(伸び⇔変位)の切り替えも可能です。専用レポートテンプレートやCSV等に、圧力/伸びの換算結果を出力できます。測定開始前に条件をプリセット登録できるため、サンプルに合わせた条件の切り替えがスムーズになり、効率化を実現します。※本製品ご利用には、別途ダウンロード(Basic)の購入必要になります。
特徴
- サンプルを圧縮・引張した際、荷重値-変位の測定結果を、単位面積当たりの荷重値とグラフを表示します。
- サンプルを引張/圧縮した際、サンプルの伸び/縮み変位量から伸び/伸び率に換算した結果とグラフを表示します。これにより、サンプルのサイズに依存することなく、かかる荷重と変形の度合いを把握することができます。
- 専用レポートテンプレートやCSVなどで圧縮/引張試験の圧力/伸びの測定データを簡単に出力できます。
