高機能タイプ電動計測スタンド

EMXシリーズ

  1. 荷重測定専門メーカーのイマダ
  2. 製品情報
  3. 電動計測スタンド
  4. EMXシリーズ

概要 お気に入り追加

EMX-500N EMX-500N

EMX-1000N EMX-1000N

EMX-500N

EMX-1000N

中低荷重

高剛性

広速度域

外部入出力

接触点検出

簡単設定

デジタル速度設定

多機能

変位オプション

最も高機能な荷重測定スタンド。測定速度の幅が広く(0.5~600mm/min)、移動量の設定も可能なので、より多様で幅広い測定に対応します。剛性が高く、精密な測定を実現。接触点検知機能や測定条件を5つまで記憶させる機能搭載で、測定効率を大幅にアップします。最大1000Nまでの測定に対応。

特徴

  • 速度・方向を均一化できます。剛性が最も高く、たわみが少ない設計(最大0.25mm)で再現性の高い精密な測定を可能にします。
  • 0.5~600mm/min の幅広い速度レンジ、繰り返し回数の設定、移動量の設定やタイマー機能で多様な測定条件に対応し、耐久試験や指定荷重の加圧試験も可能です。
  • 変位計を搭載したり、長いサンプルの測定にロングストローク仕様にしたりするなどといったオプションも選択できます。求められる固有の条件に合わせて測定の幅を広げます。
  • 外部機器と連動をするための外部入出力機能を標準搭載し、インターロックや外部スタートなど測定の効率化や安全性向上が図れます。
  • サンプルサイズに合わせて自動で接触点を検出機能、測定条件を最大5つまで記憶・コピーできる機能や、設定荷重値での移動・測定速度を自動で切り替える機能で測定効率の向上を助けます。

関連製品

標準タイプデジタルフォースゲージ ZTSシリーズ

標準タイプデジタルフォースゲージ

ZTSシリーズ

高機能タイプデジタルフォースゲージ ZTAシリーズ

高機能タイプデジタルフォースゲージ

ZTAシリーズ

荷重ー変位測定ユニット FSAシリーズ

荷重ー変位測定ユニット

FSAシリーズ

荷重-時間(トルク-時間)グラフ描画ソフトウェア Force Recorder Standard

荷重-時間(トルク-時間)グラフ描画ソフトウェア

Force Recorder Standard

荷重-変位(トルク-角度)グラフ描画ソフトウェア Force Recorder Professional

荷重-変位(トルク-角度)グラフ描画ソフトウェア

Force Recorder Professional

ダウンロード版 荷重-時間(トルク-時間)グラフ描画ソフトウェア Force Recorder Next Standard

ダウンロード版 荷重-時間(トルク-時間)グラフ描画ソフトウェア

Force Recorder Next Standard

ダウンロード版 荷重-変位(トルク-角度)グラフ描画ソフトウェア Force Recorder Next Professional

ダウンロード版 荷重-変位(トルク-角度)グラフ描画ソフトウェア

Force Recorder Next Professional

スタンドオプションケーブル (MX2-CN/EMX接続用) CB-706

スタンドオプションケーブル (MX2-CN/EMX接続用)

CB-706

変位測定用スタンド接続ケーブル (ファームウェア Ver.2.0未満のEMX-FA-ZTA接続用) CB-728

変位測定用スタンド接続ケーブル (ファームウェア Ver.2.0未満のEMX-FA-ZTA接続用)

CB-728

変位測定用スタンド接続ケーブル (MX2-FA/MH2-FA/ファームウェア Ver.2.0以降のEMX-FA-ZTA接続用) CB-718

変位測定用スタンド接続ケーブル (MX2-FA/MH2-FA/ファームウェア Ver.2.0以降のEMX-FA-ZTA接続用)

CB-718

問合せ No.1T045 操作部セパレート計測スタンド

問合せ No.1T045

操作部セパレート計測スタンド

問合せ No.1T066 高荷重 電動門型耐圧試験機

問合せ No.1T066

高荷重 電動門型耐圧試験機

問合せ No.1T070 大型テーブル仕様電動スタンド

問合せ No.1T070

大型テーブル仕様電動スタンド

問合せ No.1T032 大型圧縮試験機

問合せ No.1T032

大型圧縮試験機

問合せ No.1T043 複数フォースゲージ剥離試験機

問合せ No.1T043

複数フォースゲージ剥離試験機

問合せ No.1T082 ロボット荷重測定器RFシリーズ

問合せ No.1T082

ロボット荷重測定器RFシリーズ

問合せ No.1T044 組込み型計測スタンド(支柱別体)

問合せ No.1T044

組込み型計測スタンド(支柱別体)

問合せ No.1T072 荷重・変位を3段階で設定・保持できる電動スタンド

問合せ No.1T072

荷重・変位を3段階で設定・保持できる電動スタンド

問合せ No.1T103 小型電動計測スタンド

問合せ No.1T103

小型電動計測スタンド

ユーザーガイド動画

測定する(ファームウェア Ver.2.0以降)

マニュアルモードで操作する

設定する(ファームウェア Ver.2.0以降)

測定条件を記憶する/設定をロックする

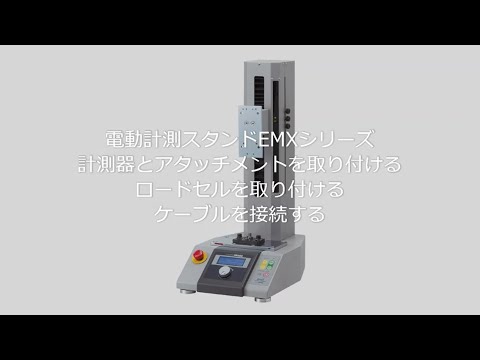

取り付ける(ファームウェア Ver.2.0以降)

各種製品を取り付ける

測定する(ファームウェア Ver.2.0以降)

接触検出機能を使用した一定の変位量を圧縮して戻る測定(要別売オプションケーブル)

測定する(ファームウェア Ver.2.0以降)

荷重-変位を測定する(要別売オプションケーブル)

測定する(ファームウェア Ver.2.0以降)

指定した荷重範囲で一定時間キープする(要別売オプションケーブル)

測定する(ファームウェア Ver.2.0以降)

一定の荷重値を加えて戻る/一定の荷重値を繰り返し加える (要別売オプションケーブル)

測定する(ファームウェア Ver.2.0以降)

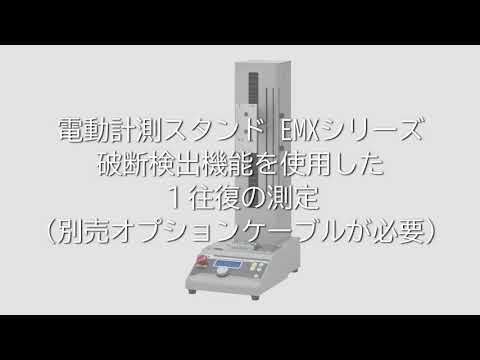

破断検出機能を使用した1往復の測定(要別売オプションケーブル)

記録する(ファームウェア Ver.2.0以降)

作業性を高める設定

トラブルシューティング

電源がつかない/ディスプレイが点灯しない対処法

トラブルシューティング

ヘッドが動かない/エラーメッセージが出る対処法

設定する(ファームウェア Ver.2.0未満)

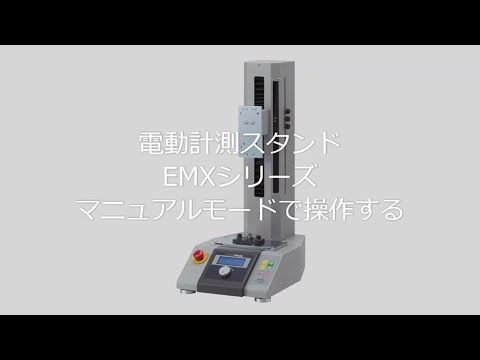

マニュアルモードで操作する

設定する(ファームウェア Ver.2.0未満)

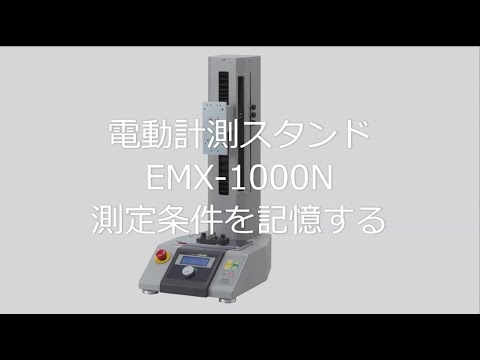

測定条件を記憶する

取り付ける(ファームウェア Ver.2.0未満)

各種製品を取り付ける

測定する(ファームウェア Ver.2.0未満)

荷重-変位を測定する(要別売オプションケーブル)

測定する(ファームウェア Ver.2.0未満)

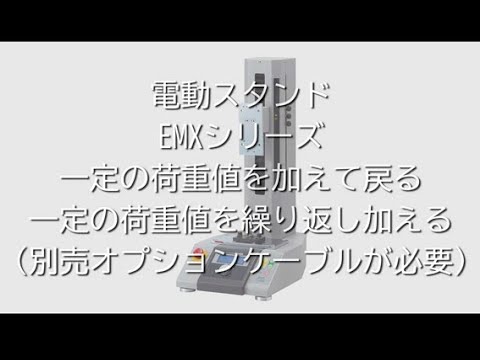

一定の荷重値を加えて戻る/一定の荷重値を繰り返し加える(※要別売オプションケーブル)

測定する(ファームウェア Ver.2.0未満)

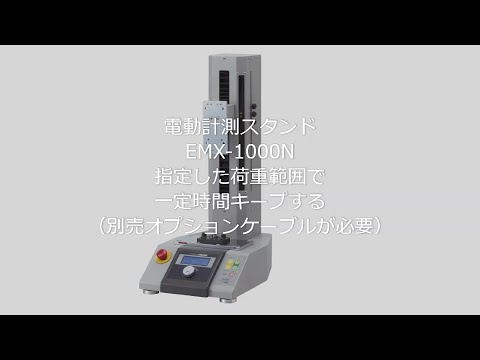

指定した荷重範囲で一定時間キープする(※要別売オプションケーブル)
